雨水收集系统施工步骤流程

水资源缺乏已成为世界性问题。在传统水资源开发方式已无法再增加水源时，回收利用工程降水和雨水成为一种既经济又实用的水资源开发方式。工程降水和雨水作为非传统资源的利用具有多重功能：节约用水，缓解水资源危机。工程降水和雨水收集利用技术与建筑施工的结合将在很大程度上改变由于水资源日益枯竭而望天兴叹的生活。

1、工程概况

龙康收集公司合作案例其中天津某一期工程总建筑面积 79 641 m 2 ，根据设计要求工程自土方开挖前一个月至主体二层结构施工完均采用大口井降水，现场占地面积约 6.3 万 m 2 ，除去二期用地，现场实际雨水收集面积约 4 万 m 2 。现场混凝土养护、模板冲

洗、路面冲洗、绿色化、加气混凝土砌块浇水等均采用了工程降水和雨水且工程降水和雨水在以上项目用水量中达到了 90%以上。

2、工程降水及雨水收集利用概述

将以往排入市政排水管网的工程降水加以收集利用，减轻市政排水系统的压力，节约淡水资源；采用成品沉淀池处理雨水，具有施工方便快捷、造价低廉的优点；加压用水泵采用自动压力控制箱控制，使用方便，节约电力资源。

3、施工工艺流程及操作要点

3.1 雨水收集利用工艺流程

降雨→排水、雨水收水口→沉淀池→管道→蓄水池→提升至供水池（水箱）→加压泵→管道系统→施工用水作业面、道路、绿化场所和冲车平台等。

3.2 工程降水收集利用工艺流程

降水井→潜水泵→管道→蓄水池→提升至贮水池（水箱）→加压泵→管道系统→施工用水作业面、道路、绿化场所和冲车平台等。

3.3 施工要点

3.3.1 蓄水池的选择

蓄水池是雨水和工程降水收集利用的关键，蓄水池越大，可收集的水量也越大，雨水和工程降水的集蓄效率高，蓄水池投资大；相反，蓄水池小，降雨和工程降水量超过设计调蓄容积多，蓄水池投资小，但可收集的工程降水和雨水量也小。本工程利用建筑东南角处废弃防空洞作为蓄水池，不但节约成本而且容积达5000 m 3 以上，能充分收集利用工程降水和雨水。

在无可借用时，可利用工程消防水池、地下室内分隔临时水池、钢制或玻璃钢成品水池（可多次利用，降低成本）等。

3.3.2 工程降水和雨水收集

1）工程降水收集。经地质勘察得知，地下水可用于混凝土养护、砂浆搅拌、砌块和墙体湿润、绿化、冲洗车辆，因此工程降水通过多级泵提升后直接经管道排入蓄水池内贮存利用。

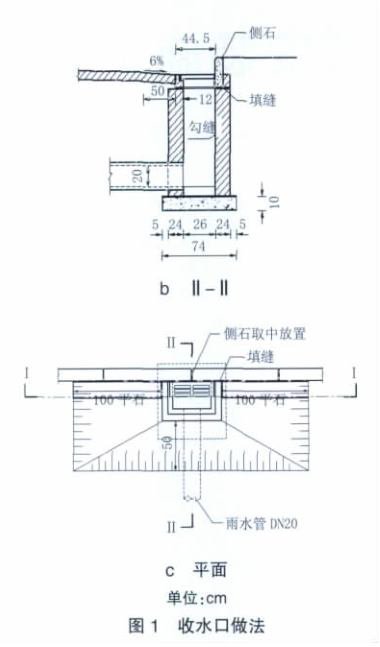

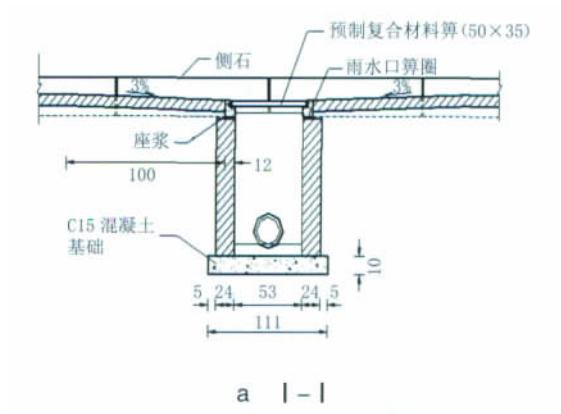

2）雨水收集和处理。通过道路和建筑周围设置雨水收水口，雨水经收水口汇集现场雨水管网，进入钢筋混凝土成品沉淀池，清水通过地下管道自流至蓄水池，

见图 1。

3）降水和雨水收集后加压利用。工程降水和雨水进入地下蓄水池后，采用潜水泵提升至地上供水池，潜水泵控制采用了浮阀控制开关，保证供水池内水位高度，减少水泵无用功和防止水溢出；供水池与多级加压泵相连，通过水泵加压和供水管网，将清水输送至施工作业面、绿地、冲车台等用水部位；多级泵采用压力控制开关箱控制，即保证管道使用压力，又防止水泵空转浪费和泵身的损害。

工程降水和雨水经收集沉淀后，可用于混凝土养护、砌块浇水、抹灰面润湿、模板洒水湿润、现场绿化、大门出入口冲车、道路冲洗、厕所冲水等。

4 施工措施

4.1 季节性措施

冬季应对供水管网和设施、水泵进行保温，防止出现冻胀损坏。雨季应做好雨水收集处理设施的检查，保证雨水进入蓄水池，同时应做好水泵和控制箱的防雨、防潮，水泵和控制箱设置在临时水泵房内，同时做好用电线路的绝缘检测。

4.2 成品保护措施

1）在测量放线的管道沟槽开挖的范围(包括堆土区域)内，不得堆卸管材及其他材料和机具。

2）放线后及时开挖沟槽，以免放线迹模糊不清。

3）管道中心线控制桩及标高控制桩应随着挖土过

程加以保护或补测后重新立小木桩。

4）挖土过程有专人看护标高等控制桩，严禁用脚踩动。

5）混凝土管抹带时，禁止有人在管上，以防灰口松动。

6）采用五、四合一方法施工时，工序不宜间断，基础混凝土浇筑完立即下管，稳好管子后，不得移动碰撞并应做好混凝土和砂浆的养护工作。

7）抹带后，用湿土将其表面包好，严禁踩压或碰撞。如果不及时还土，可用湿草袋覆盖并洒水养护至还土时止。

8）施工过程中，防止管子相撞，以免管子端部保护层脱落影响接口质量。

9）在昼夜温差大的地区和季节，管子可能受到较大的热应力产生裂缝。因此，除接口暂时外露养护外，要尽快回填土，以便遮住管身。

10）冬季管道应有足够的覆土厚度，外露管网应进行保温。

综合建筑施工的特点，除了采取各种节水措施降低用水量外，收集利用水质好、水量大的工程降水雨水，是一个十分有效可行的节水途径。将建筑工程施工期的工程降水和施工现场的降雨进行收集贮存处理，再加以利用，将成为解决水资源短缺的有效措施之一。工程降水及雨水收集利用施工技术具有工艺简单、投资小、技术先进、适用性广、节水效果明显、自动化程度高的特点。
