PP雨水蓄水收集模块案例

目前国内雨水收集的方式有许多种形式，例如屋顶集水、地面径流集水、截水网等。其收集的效率会随着收集面材质、气象条件（日照、温湿度等）以及降雨时间的长短等因素而有所差异。建筑工程中的雨水收集有三种方式：建筑屋顶硬化，雨水应该集中引入绿地、透水路面，或引入储水设施蓄存；地面硬化的庭院、广场、人行道等，选用透水材料铺装或建设汇流设施，将雨水引入透水区域或储水设施中，地面是城市主干道等基础设施，应该结合沿线绿化灌溉建设雨水利用设施。

由于降水是随机事件，往往难以与用水同步，需要将来自不同面积上的降水径流通过一定的传输和储存设施滞贮备用。降水径流贮存的形式多种多样，传统的混凝土蓄水池和玻璃钢蓄水池，这几年“龙康”新推出了PP塑料雨水收集模块。PP雨水蓄水收集模块和前两者相比，有以下的优点：

1、蓄水模块不受地形限制，高度，形状都可以自由布置。

2、雨水收集模块施工工期短，节约了宝贵的建设时间。

3、蓄水模块采用的pp（聚丙烯）材质完全符合环保要求，且可以100％回收利用。

鉴于以上的优势，雨水蓄水收集模块可以在绝大多数情况下取代混凝土地下蓄水池。只有在以下一些特殊环境，雨水蓄水收集模块使用受到限制的情况下，应考虑使用混凝土地下蓄水池或地下室（地下机房）内设置蓄水箱（混凝土、玻璃钢或不锈钢材质）。

一、“全国雨水收集工程”案例分析

广州市地产雨水收集项目占地约72公顷，其中绿地率为45.5％，主要功能为商业、居住。本文案例处于室外，且需要参加绿色建筑评比，故甲方放弃了传统的混凝土蓄水池方案，提出采用环保型的龙康自主生产研发的，pp雨水蓄水收集模块。

本项目部分区域雨水收集处理后用作绿化浇灌，道路地面冲洗。在地埋系统所处位置设置标志，在雨水回用水管设置指示标，注明用于绿化浇灌及场地冲洗。系统均为地埋式一体化，系统顶端覆土回填，项目完成后可在上面进行绿化种植或停车。整个收集系统全自动运行，管理简单，出水水质稳定，运行费用低。

1、用水量计算

广州市温度湿润，四季分明，雨量丰沛。按照《建筑给水排水设计规范》，绿化浇洒用水定额按浇洒面积10~30升/立方米·天计算，道路，广场浇晒用水定额按浇洒面积20~30升/平方米·天计算。

（1）绿化用水量

该项目的绿化面积约为32780平方米。绿化用水按2升/平方米·天计算，则用水量总量为：65.5吨/天。

（2）道路浇洒用水量

该项目内需要浇洒的道路面积约为9204.4平方米，道路浇洒也是按2升/平方米·天计算，则道路浇洒用水量为：18.4吨/天。

综上可知本项目一天的用水量为83.9吨/天，因项目整体设计的雨水收集系统主要用于绿化浇灌，道路冲洗要求，结合项目情况并考虑投入成本及绿建要求，雨水收集池的有效容积设计为7天的日用水量，即雨水收集池设计为600立方米的容积。

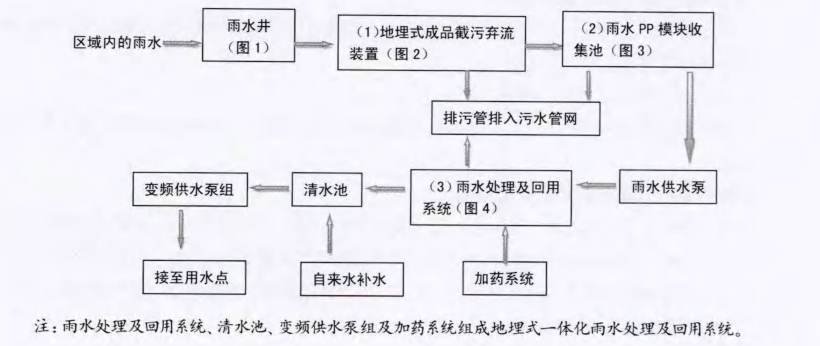

二、工艺流程

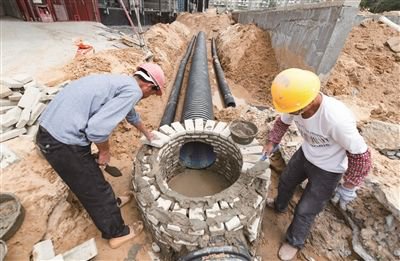

雨水降落到硬化面后，一部分通过地面下渗补充地下水，不能下渗或来不及下渗的雨水通过屋面与地面汇流进入雨水管道，经雨水汇总管流进地埋式成品截污弃流装置，弃流后的雨水重力自流进雨水收集池，雨水收集池的水经雨水处理系统处理后回用于绿化灌溉等用水点。

三、雨水收集系统各组分

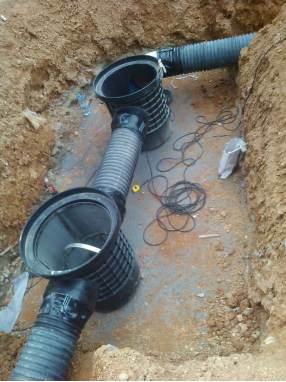

（1）地埋式成品截污弃流装置

初期的雨水（前3毫米或者5分钟的降雨量）一般污染严重，流量也比较小，首先进入截污装置后，装置中的过滤网将对于水中的较大杂志进行截留，在流经雨水初期过滤弃流装置时，因重力的作用，将首先通过地位敞口的排污管排放掉，在雨量增大后，浮球在水流压力的作用下将排污管关闭，雨水将被迫流向出水管。雨停后，随着装置中储存的雨水的减少，浮球将自动复位，从而完成弃流效果。在出水管上设置了不锈钢过滤网，可以对雨水进行预过滤，过滤留下的污物将在下次降雨时通过排污管冲走，从而实现弃流，过滤，自动排污等多种功能。

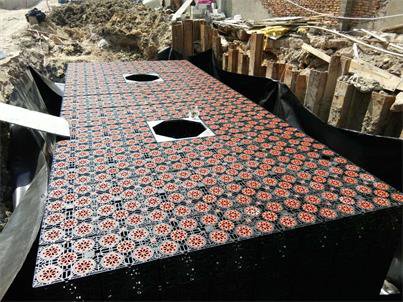

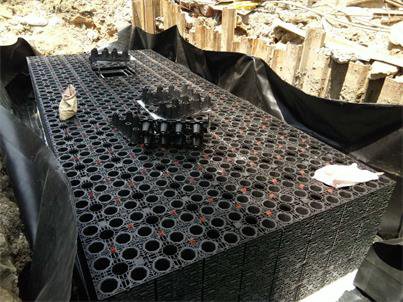

（2）雨水pp模块收集系统

雨水收集pp模块适用于雨水的过滤净化、回渗、收集、在循环利用等系统，主要由再生的聚丙烯制成，那么问题来了，该如何选好的雨水收集模块，哪家厂家的好质量呢？特别推荐选择：“龙康”公司自带工厂研发设备生产等。模块参数：

结构简单轻便，模块式设计可按工程设计需要任意组合，产品均经过严格的测试，具有很高的承载能力，目前已广泛应用到建筑领域，景观，园林，排水渠等雨水利用系统中。

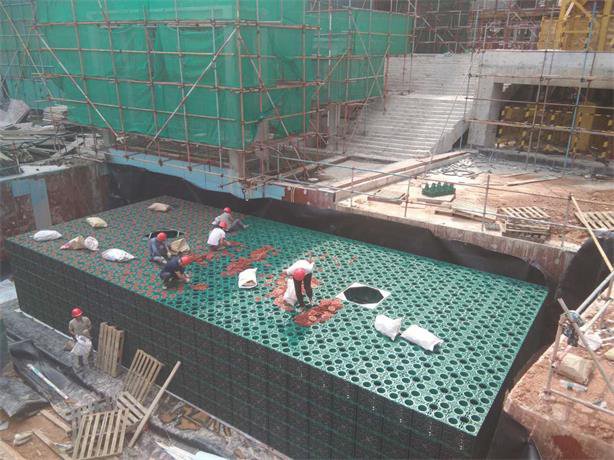

雨水pp模块通过模块组合，可以在地下快速搭建不同大小的雨水蓄水池，模块式蓄水池相对混凝土水池具有施工周期短，安装方便，组合灵活，使用寿命更长的特点。模块结构在完成蓄水的同时，形成稳定的独特结构空间，具有很强的承压能力，所以水池上面可以作为停车场，绿地等；模块可以组合快速排水通过，实现广场、道路排水的目的。

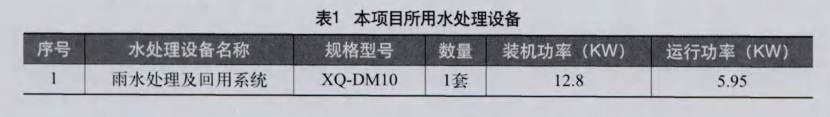

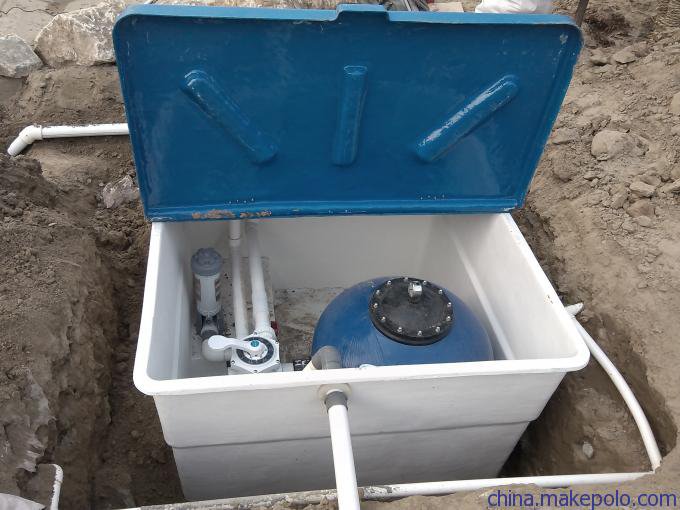

（3）地埋式一体化雨水处理及回用系统

设备机房：内部放置控制柜（或应甲方要求独立移至地上）加药装置， 变频稳压供水机组，多介质净化处理装置，循环水泵及相关处理设备。

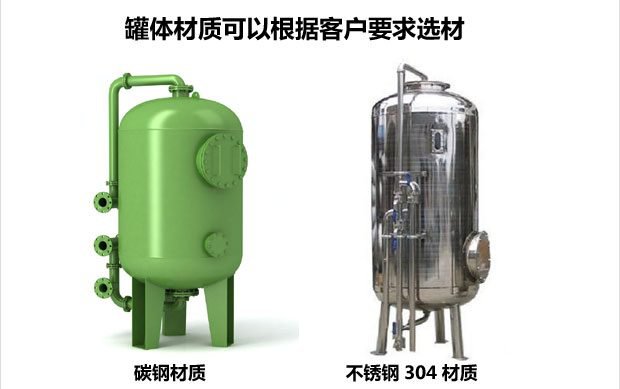

多介质雨水净化处理装置：将雨水模块储存的水经管道提升至多介质雨水净化处理装置，从而将水中较小颗粒或漂浮物等杂志截流，多介质雨水净化处理层中的介质为石英砂及磁铁矿石等。若水质较差，易产生异味，也可增加适量的活性炭。多介质净化处理装置反冲洗的污水直接排入市政污水管网，多介质雨水净化处理装置安装于设备间内，便于操作。

清水池：用来储存处理后的达标水，需回用水时，用变频稳压供水机组提升至绿化浇灌和停车库地面冲洗等用水点。

变频稳压供水泵组：处理后的清水进入绿化浇灌管网后，并不是持续稳定地出水，而是间歇式，流量不同的使用工况。传统泵组在水量多过多，满管的情况下运作，会极大地损害水泵电机，并缩短使用寿命，还费电。采用变频稳压供水泵组合，可根据管线内压力来调节电机供电频率，继而调节电机转速，达到调节水量及压力的作用。可保证水泵在最优工况下运行，并且能节电。

四、项目经济性分析

雨水收集处理及回用系统的运行费用，主要涉及电费及雨水净化所需的次氯酸钠的费用，处理每立方米雨水所需费用约为0.6元。
